Tensão Elétrica: O Que É, Como Funciona e Exemplos do Dia a Dia
Tensão elétrica é a diferença de potencial elétrico que faz com que a corrente elétrica possa circular por um circuito. Ela está presente em tomadas, baterias, fontes de alimentação, carregadores, motores, lâmpadas, Arduino, ESP32 e praticamente todos os equipamentos elétricos e eletrônicos.
Quando vemos uma informação como 5 V, 12 V, 24 V, 127 V ou 220 V, estamos falando de valores de tensão elétrica.
Mas o que exatamente significa essa tensão? Como ela funciona? Qual é a diferença entre tensão, corrente e resistência? E como podemos medir a tensão elétrica corretamente?
Neste artigo, você vai aprender tudo isso de maneira simples e prática.
O que é tensão elétrica?
A tensão elétrica é a diferença de potencial elétrico entre dois pontos de um circuito.
Ela pode ser comparada à pressão da água dentro de uma tubulação. Quanto maior a pressão disponível, maior é a capacidade de movimentar a água. Em um circuito elétrico, a tensão fornece a condição necessária para movimentar as cargas elétricas.
A unidade de medida da tensão elétrica é o volt, representado pela letra V.
Por exemplo:
- Pilha comum: aproximadamente 1,5 V
- Porta USB: aproximadamente 5 V
- Bateria de automóvel: aproximadamente 12 V
- Sistemas de automação: frequentemente 24 V
- Tomadas residenciais no Brasil: normalmente 127 V ou 220 V
- Equipamentos industriais: podem utilizar diferentes níveis de tensão
É importante entender que tensão elétrica não é a mesma coisa que corrente elétrica.
A tensão representa a diferença de potencial entre dois pontos, enquanto a corrente representa o movimento ordenado de cargas elétricas pelo circuito.

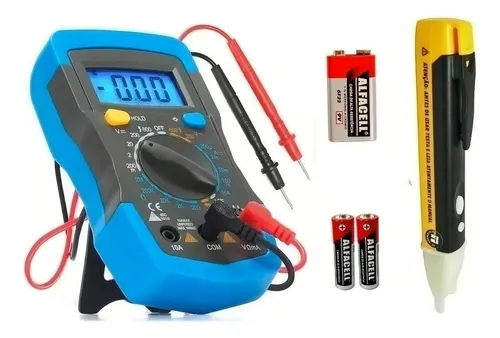

- Display LCD iluminado de 3 ½ dígitos com 2000 contagens. | Tensão máxima CA e CC de 600V para medições seguras. | Taxa d…
Como funciona a tensão elétrica?
Para entender como a tensão elétrica funciona, imagine uma bateria conectada a uma lâmpada.
A bateria possui uma diferença de potencial entre seus terminais. Quando o circuito é fechado, essa diferença de potencial permite que a corrente elétrica circule pelo circuito.
De forma simplificada:
Fonte de tensão → condutor → carga → condutor → fonte
A fonte pode ser uma bateria, pilha, fonte de alimentação ou rede elétrica.
A carga pode ser uma lâmpada, motor, resistor, relé, placa eletrônica ou outro equipamento.
Quando existe um circuito fechado e uma diferença de potencial adequada, a corrente pode circular.
Exemplo simples
Imagine uma bateria de 12 V conectada a uma lâmpada compatível.
A bateria fornece uma tensão de 12 V e a lâmpada utiliza essa energia elétrica para produzir luz e calor.
Se o circuito for interrompido, a corrente deixa de circular.
Por isso, podemos resumir:
A tensão elétrica cria a diferença de potencial necessária para que a corrente possa circular em um circuito fechado.
Qual é a unidade da tensão elétrica?
A unidade da tensão elétrica é o volt (V).
O nome é uma homenagem ao cientista italiano Alessandro Volta, um dos pioneiros dos estudos relacionados à eletricidade.
Alguns exemplos:
| Tensão | Exemplo |
|---|---|
| 1,5 V | Pilha AA |
| 3,3 V | Muitos circuitos eletrônicos |
| 5 V | USB e Arduino |
| 9 V | Algumas baterias |
| 12 V | Bateria automotiva |
| 24 V | Automação industrial |
| 127 V | Instalações elétricas |
| 220 V | Instalações elétricas |
Os valores apresentados são exemplos comuns. A tensão correta de um equipamento deve sempre ser conferida em sua etiqueta, manual ou especificação técnica.
Diferença entre tensão, corrente e resistência
Esses três conceitos são fundamentais para entender eletricidade:
- Tensão (V): diferença de potencial elétrico.
- Corrente (A): fluxo de cargas elétricas.
- Resistência (Ω): oposição à passagem da corrente.
Eles estão relacionados pela famosa Lei de Ohm.
Fórmula da Lei de Ohm
V = R × I
Onde:
- V = tensão em volts (V)
- R = resistência em ohms (Ω)
- I = corrente em amperes (A)
A fórmula também pode ser reorganizada:
I = V ÷ R
ou
R = V ÷ I
Exemplo
Imagine um resistor de 100 Ω ligado a uma fonte de 10 V.
Aplicando a Lei de Ohm:
I = 10 ÷ 100
I = 0,1 A
Portanto, a corrente seria de aproximadamente 100 mA.
Esse tipo de cálculo é muito utilizado em eletrônica, automação e projetos com Arduino e ESP32.
Tensão elétrica contínua e alternada
A tensão elétrica pode ser encontrada principalmente em duas formas: corrente contínua (CC/DC) e corrente alternada (CA/AC).
Tensão contínua — DC
Na tensão contínua, a polaridade permanece essencialmente constante.
É muito comum em:
- Pilhas
- Baterias
- Fontes DC
- Arduino
- ESP32
- Sensores
- Circuitos eletrônicos
- Sistemas de controle
Um exemplo é uma fonte de 12 V DC.
Nesse caso, normalmente temos um terminal positivo (+) e um terminal negativo (-).
Tensão alternada — AC
Na tensão alternada, a polaridade e o valor instantâneo variam ao longo do tempo.
É o tipo de tensão encontrado na rede elétrica utilizada para alimentar muitos equipamentos residenciais e industriais.
Exemplos:
- 127 V AC
- 220 V AC
- Sistemas trifásicos industriais
Ao trabalhar com tensão alternada da rede elétrica, é necessário utilizar procedimentos adequados de segurança.
O que significa 127 V e 220 V?
Quando uma tomada é identificada como 127 V ou 220 V, isso indica a tensão elétrica nominal disponível naquele circuito.
Um equipamento precisa ser compatível com a tensão da alimentação.
Por exemplo, um equipamento projetado exclusivamente para 127 V não deve ser conectado diretamente a uma alimentação de 220 V sem que exista um sistema apropriado para adequação da tensão.
Alguns equipamentos são bivolt, podendo funcionar em diferentes tensões dentro da faixa especificada pelo fabricante.
Sempre verifique a etiqueta do equipamento antes de conectá-lo à rede elétrica.

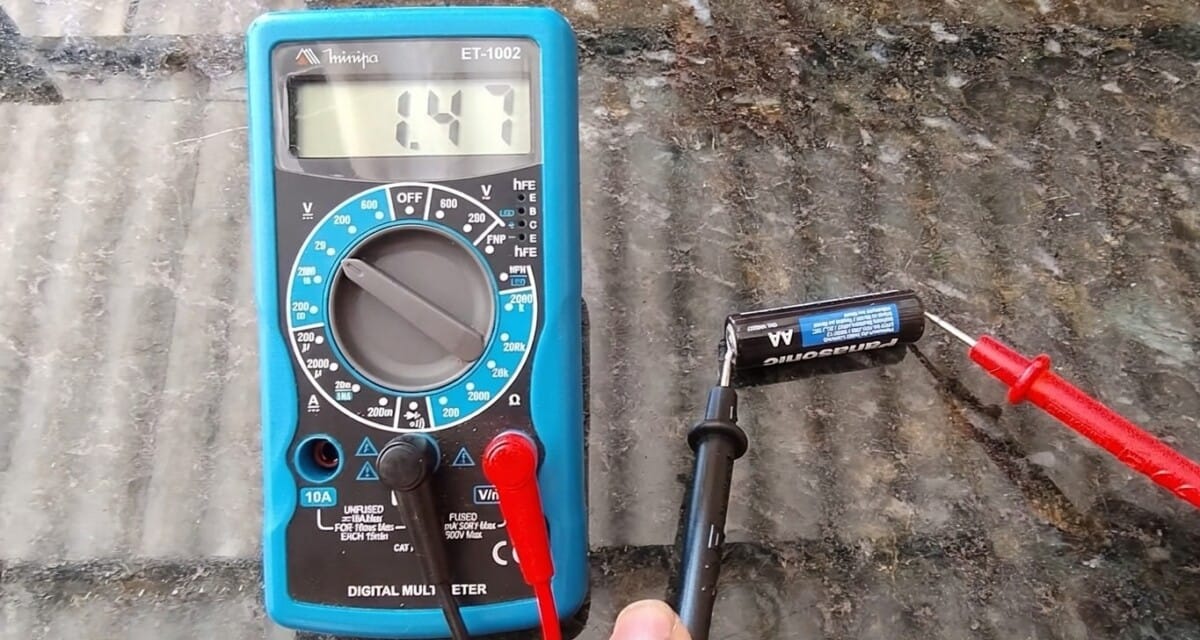

Como medir tensão elétrica com um multímetro?
O multímetro é uma das ferramentas mais importantes para quem trabalha com elétrica, eletrônica e automação.
Para medir tensão, normalmente devemos selecionar a função correspondente:
- V⎓ ou DCV: tensão contínua
- V~ ou ACV: tensão alternada
O procedimento básico é:
- Ligue o multímetro.
- Coloque a ponta preta no terminal COM.
- Coloque a ponta vermelha na entrada indicada para tensão.
- Selecione o tipo de tensão correto.
- Escolha uma escala adequada, quando o equipamento exigir seleção manual.
- Encoste as pontas de prova nos dois pontos entre os quais deseja medir.
- Leia o valor apresentado no display.
Exemplo com uma fonte de 12 V DC
Para medir uma fonte de 12 V DC:
Multímetro → DCV → ponta preta no negativo → ponta vermelha no positivo.
O display poderá apresentar um valor próximo de 12 V, dependendo da fonte e das condições de medição.
Atenção
Para medir a tensão, o multímetro é conectado em paralelo com o elemento ou circuito que está sendo medido.
Nunca coloque o multímetro configurado para medir corrente diretamente entre os terminais de uma fonte ou tomada. Isso pode provocar um curto-circuito e danificar o instrumento ou causar um acidente.
Tensão elétrica em circuitos com Arduino
A tensão elétrica é especialmente importante quando trabalhamos com microcontroladores.
Se você está começando com Arduino, veja também o guia [Como Fazer um LED Piscar com Arduino Uno].
O Arduino possui circuitos que trabalham com níveis de tensão específicos. Dependendo do modelo e do pino utilizado, podem existir limites diferentes para alimentação e sinais.
Por isso, não devemos aplicar qualquer tensão diretamente a qualquer pino.
Por exemplo, em projetos com sensores, relés e módulos, é necessário verificar:
- Tensão de alimentação
- Corrente consumida
- Tensão dos sinais
- Limites dos pinos
- Necessidade de fonte externa
- Compatibilidade entre os módulos
Um erro de tensão pode danificar permanentemente um microcontrolador.
Tensão elétrica no ESP32
O ESP32 também exige atenção especial à tensão dos sinais e da alimentação.
Em projetos de automação, podemos encontrar componentes trabalhando com diferentes tensões, como:
- 3,3 V
- 5 V
- 12 V
- 24 V
- 127 V
- 220 V
O fato de um ESP32 controlar um equipamento de maior tensão não significa que a tensão de 127 V ou 220 V deva ser aplicada diretamente ao ESP32.
Normalmente utilizamos dispositivos de interface, como:
- Relés
- Módulos de relé
- Transistores
- Optoacopladores
- Drivers
- Contatores
Em automação, o microcontrolador envia um sinal de controle e o dispositivo de interface realiza o acionamento da carga adequada.
Tensão elétrica em automação industrial
Na automação industrial, a tensão elétrica é um dos conceitos fundamentais.
É muito comum encontrar sistemas utilizando 24 V DC para circuitos de comando e controle.
Esse nível de tensão pode alimentar componentes como:
- Sensores
- CLPs
- Relés
- Interfaces
- Botões
- Sinaleiros
- Válvulas
- Módulos de entrada e saída
Já motores e outras cargas podem utilizar tensões diferentes, dependendo do equipamento e da instalação.
Em um painel elétrico, é comum existir uma separação entre circuitos de comando e circuitos de potência.
Por exemplo:
24 V DC → comando e sensores
Tensão maior → potência e motores
Essa separação permite desenvolver sistemas de controle mais organizados e seguros.
Tensão elétrica e potência
A tensão também está relacionada à potência elétrica.
A fórmula básica para potência elétrica é:
P = V × I
Onde:
- P = potência em watts (W)
- V = tensão em volts (V)
- I = corrente em amperes (A)
Exemplo
Imagine um equipamento funcionando com:
V = 12 V
I = 2 A
Então:
P = 12 × 2
P = 24 W
O equipamento possui, nesse exemplo, uma potência elétrica de aproximadamente 24 watts.
Essa relação é muito importante para dimensionar fontes de alimentação.
Por que a tensão elétrica é importante?
A tensão elétrica é importante porque diferentes equipamentos são projetados para funcionar em diferentes níveis de tensão.
Uma tensão inadequada pode causar:
- Mau funcionamento
- Aquecimento
- Queima de componentes
- Redução da vida útil
- Risco de choque elétrico
- Incêndio em situações graves
Por isso, antes de alimentar qualquer equipamento, devemos verificar sua especificação.
Observe sempre informações como:
Tensão nominal: 12 V DC
Corrente: 2 A
Potência: 24 W
Essas informações ajudam a escolher uma fonte adequada.
Tensão elétrica e corrente elétrica são a mesma coisa?
Não.
Essa é uma das dúvidas mais comuns de quem está começando a estudar elétrica.
A tensão elétrica é a diferença de potencial entre dois pontos.
A corrente elétrica é o fluxo de cargas elétricas.
Uma forma simples de visualizar é imaginar um sistema hidráulico.
A tensão pode ser comparada à pressão disponível no sistema, enquanto a corrente pode ser comparada à quantidade de água que está passando.
A analogia não é perfeita, mas ajuda a compreender a diferença entre os dois conceitos.
O que acontece quando aumentamos a tensão?
Se mantivermos a resistência constante e aumentarmos a tensão, a corrente também aumentará.
Isso pode ser observado pela Lei de Ohm:
I = V ÷ R
Imagine um resistor de 100 Ω.
Com 10 V:
I = 10 ÷ 100 = 0,1 A
Com 20 V:
I = 20 ÷ 100 = 0,2 A
Nesse exemplo, dobrar a tensão também dobrou a corrente.
Além disso, a potência dissipada pelo resistor também aumenta.
Por isso, componentes elétricos e eletrônicos precisam trabalhar dentro dos limites especificados pelo fabricante.
Tensão elétrica em fontes de alimentação
As fontes de alimentação transformam e fornecem energia elétrica em condições adequadas para determinados equipamentos.
Podemos encontrar fontes como:
- 5 V
- 9 V
- 12 V
- 24 V
- 48 V
Uma fonte de 24 V DC, por exemplo, pode ser utilizada em determinados sistemas de automação.
Ao escolher uma fonte, devemos observar não somente a tensão, mas também a capacidade de corrente.
Exemplo
Suponha que um circuito precise de:
24 V
e consuma:
1,5 A
A potência aproximada será:
P = 24 × 1,5
P = 36 W
Nesse caso, a fonte deve ser adequada para fornecer a tensão necessária e uma corrente compatível com o consumo do sistema.
Tensão elétrica e resistência
A resistência elétrica dificulta a passagem da corrente.
Pela Lei de Ohm:
I = V ÷ R
Isso significa que, mantendo a tensão constante, aumentar a resistência tende a diminuir a corrente.
Exemplo
Fonte de 12 V.
Resistor de 100 Ω:
I = 12 ÷ 100 = 0,12 A
Agora imagine um resistor de 200 Ω:
I = 12 ÷ 200 = 0,06 A
A resistência aumentou e a corrente diminuiu.
Esse princípio é utilizado em diversos circuitos elétricos e eletrônicos.
Exercício prático sobre tensão elétrica
Vamos colocar os conhecimentos em prática.
Exercício 1
Um resistor de 220 Ω está conectado a uma fonte de 5 V.
Qual será aproximadamente a corrente do circuito?
Utilize:
I = V ÷ R
Substituindo:
I = 5 ÷ 220
I ≈ 0,0227 A
Convertendo para miliampères:
I ≈ 22,7 mA
Resposta
A corrente será de aproximadamente 22,7 mA.
Exercício 2
Uma carga funciona com 24 V e consome 2 A.
Qual é sua potência?
Utilize:
P = V × I
Então:
P = 24 × 2
P = 48 W
Resposta
A potência é de aproximadamente 48 W.
Exercício 3
Um circuito possui uma tensão de 12 V e uma corrente de 0,5 A.
Qual é a resistência?
Utilize:
R = V ÷ I
Então:
R = 12 ÷ 0,5
R = 24 Ω
Resposta
A resistência é de 24 Ω.
Exemplos de tensão elétrica no dia a dia
A tensão elétrica está presente em praticamente todos os lugares.
Veja alguns exemplos:
Celular
O carregador fornece uma determinada tensão para o circuito de carregamento do aparelho.
Computador
A fonte de alimentação converte a energia da rede elétrica em diferentes tensões utilizadas pelos componentes.
Automóvel
A bateria automotiva fornece uma tensão nominal de aproximadamente 12 V em sistemas convencionais.
Arduino
O projeto pode utilizar diferentes tensões dependendo da placa, alimentação e componentes conectados.
ESP32
O microcontrolador utiliza níveis de tensão específicos e deve ser conectado conforme as especificações da placa.
Automação industrial
É comum encontrar fontes de 24 V DC em circuitos de comando.
Lâmpadas
As lâmpadas são fabricadas para determinadas tensões de alimentação. Sempre devemos verificar a especificação antes da instalação.
Como saber qual tensão um equipamento utiliza?
A forma mais segura é verificar a etiqueta, manual ou ficha técnica do fabricante.
Procure informações como:
Input: 12 V DC
ou
Entrada: 100–240 V AC
Também podem aparecer informações como:
50/60 Hz
2 A
24 W
Nunca utilize uma fonte apenas porque o plugue encaixa.
O conector pode ser fisicamente compatível, mas a tensão, polaridade ou corrente podem estar incorretas.
Polaridade e tensão elétrica
Em circuitos de corrente contínua, a polaridade é muito importante.
Normalmente temos:
Positivo (+)
Negativo (-)
Em determinados equipamentos, inverter a polaridade pode causar mau funcionamento ou danos.
Por isso, ao conectar uma fonte DC, verifique:
- Tensão
- Polaridade
- Corrente
- Tipo de conector
- Especificação do equipamento
Tensão elétrica em série e paralelo
A forma como os componentes são conectados influencia a distribuição de tensão.
Circuito em série
Em um circuito em série, a tensão total pode ser distribuída entre os componentes.
Por exemplo, em duas cargas conectadas em série, a tensão total da fonte é relacionada às quedas de tensão individuais.
Circuito em paralelo
Em um circuito paralelo ideal, os elementos conectados aos mesmos dois pontos possuem a mesma tensão.
Esse princípio é muito importante em instalações elétricas.
Por isso, entender tensão elétrica ajuda a compreender o funcionamento de circuitos série e paralelo.
Tensão elétrica e segurança
A eletricidade deve ser tratada com cuidado.
Tensões presentes em instalações elétricas podem provocar choque, queimaduras, lesões graves e até morte.
Algumas recomendações básicas:
- Nunca trabalhe em circuitos energizados sem treinamento adequado.
- Desligue a alimentação antes de realizar manutenção.
- Confirme a ausência de tensão utilizando instrumento apropriado.
- Utilize equipamentos de proteção adequados.
- Nunca faça medições sem saber qual função do multímetro está selecionada.
- Não utilize instrumentos danificados.
- Respeite as normas e procedimentos de segurança aplicáveis.
- Em instalações de maior risco, procure um profissional qualificado.
Especialmente em 127 V e 220 V, não faça experiências improvisadas.
Resumo: o que você precisa lembrar
A tensão elétrica é a diferença de potencial entre dois pontos.
Sua unidade é o volt (V).
Os principais conceitos relacionados são:
Tensão → V
Corrente → A
Resistência → Ω
Potência → W
As principais fórmulas são:
Lei de Ohm
V = R × I
I = V ÷ R
R = V ÷ I
Potência
P = V × I
Esses conceitos são fundamentais para quem deseja aprender elétrica, eletrônica, Arduino, ESP32 e automação.
Conclusão
Entender tensão elétrica é um dos primeiros passos para aprender eletricidade e automação.
Ela está presente desde uma pequena pilha de 1,5 V até sistemas industriais complexos.
Ao compreender a relação entre tensão, corrente, resistência e potência, fica muito mais fácil interpretar circuitos, escolher fontes de alimentação, utilizar um multímetro e desenvolver projetos com Arduino e ESP32.
Se você está começando a estudar elétrica, pratique primeiro com circuitos de baixa tensão e utilize sempre componentes dentro das especificações recomendadas.
Depois de dominar esses fundamentos, você poderá avançar para temas como corrente elétrica, resistência, potência, Lei de Ohm, circuitos série e paralelo, relés, sensores, motores e automação industrial.
Continue aprendendo
No site Arduino e ESP32 Brasil, você pode continuar seus estudos com conteúdos sobre Arduino, ESP32, eletrônica e automação.
Confira também:
- Como Fazer um LED Piscar com Arduino Uno
- Como Instalar a IDE do Arduino
- Arduino vs ESP32: Qual escolher?
Esses conteúdos ajudam a transformar a teoria da eletricidade em projetos práticos.
Fontes e referências
Para aprofundar seus conhecimentos sobre segurança elétrica e Arduino, consulte as fontes oficiais:
- NR-10 – Segurança em Instalações e Serviços em Eletricidade: Ministério do Trabalho e Emprego
- Documentação oficial do Arduino: Arduino Documentation
