Como Testar uma Tomada e Identificar se é 127V ou 220V Usando um Multímetro
Como testar tomada com multímetro é a forma mais segura e precisa de descobrir se uma tomada é 127V ou 220V antes de ligar qualquer equipamento elétrico. Neste guia você aprenderá, passo a passo, como configurar o multímetro corretamente, medir a tensão da tomada e interpretar os resultados com segurança.
Embora algumas pessoas tentem adivinhar pela cor da tomada ou por chaves de teste simples, o método mais preciso e profissional para identificar a voltagem com absoluta certeza é utilizando um multímetro digital. Neste guia, vamos ensinar exatamente como fazer isso de forma segura, rápida e eficiente.
O Que Você Vai Precisar (Equipamento Recomendado)
Para realizar este teste com segurança, você precisará apenas de uma ferramenta essencial. Se você ainda não tem o seu multímetro ou precisa de equipamentos de proteção para sua bancada de projetos, utilize os links abaixo para encontrar as melhores opções com excelente custo-benefício no Mercado Livre:
- Multímetro Digital: Recomendo modelos com proteção contra sobrecarga. Se você é iniciante e não sabe qual modelo escolher, confira nosso artigo com os 5 melhores multímetros para iniciantes..
- Pontas de prova: Elas já acompanham o multímetro. Verifique se as pontas estão íntegras e sem fissuras no isolamento.
- Equipamento de Proteção Individual: Para quem trabalha frequentemente com elétrica, luvas com isolamento adequadas e calçados com solado de borracha são fundamentais para garantir a segurança.
- Multímetro Digital Portátil Et-1002 Minipa possui alta precisão e confiabilidade. | Design compacto e leve, ideal para u…
Segurança em Primeiro Lugar
Trabalhar com eletricidade residencial exige respeito e cuidado extremo. Antes de começar, siga rigorosamente estas regras de ouro:
- Utilize sempre os equipamentos de proteção individual indicados.
- Certifique-se de que suas mãos e o local do teste estejam completamente secos.
- Nunca toque nas partes metálicas das pontas de prova durante a medição. Segure sempre pela parte plástica isolada.
Nunca toque nas partes metálicas das pontas de prova durante a medição. Segure sempre pela parte plástica isolada. Antes de testar tomada com multímetro, verifique se as pontas de prova estão em boas condições e se o equipamento está configurado para medir tensão alternada (V~). Esse cuidado evita leituras incorretas e aumenta a segurança durante o teste.
Como Testar Tomada com Multímetro Passo a Passo

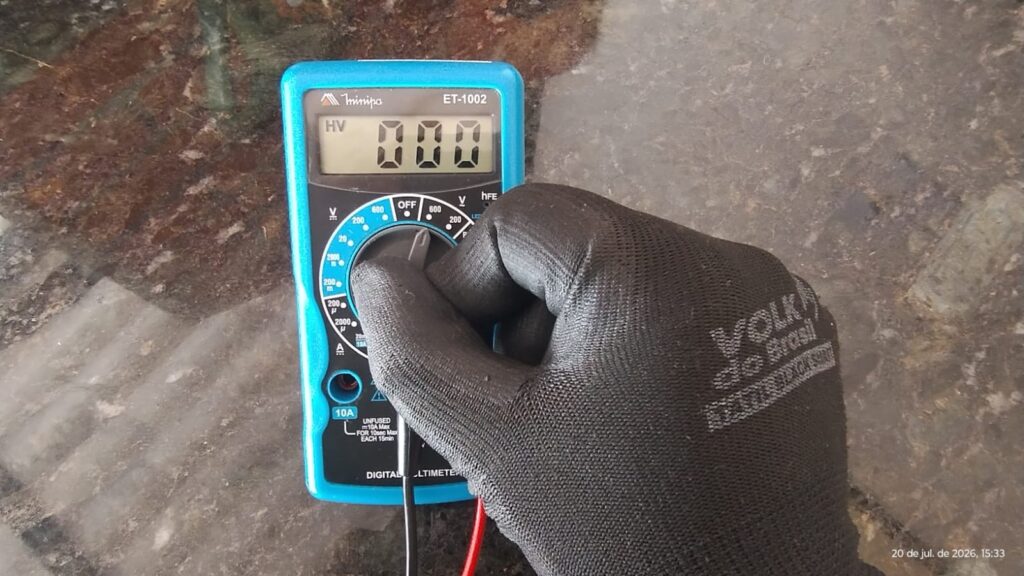

1. Configurando o Multímetro Corretamente
O erro mais grave acontece antes mesmo de encostar na tomada. Siga esta sequência de configuração para proteger você e seu equipamento. Se tiver dúvidas sobre os botões, leia nosso guia completo de como usar um multímetro digital.
- Conecte a ponta de prova preta no borne indicado como “COM” (Comum ou Terra).
- Conecte a ponta de prova vermelha no borne indicado com o símbolo de Tensão/Voltagem (geralmente marcado como V, Ω, mA).
- Ligue o multímetro e gire a chave seletora para a escala de Tensão Alternada. Ela é representada pela sigla ACV ou pela letra V acompanhada de um til (V~).
Atenção à Escala: Escolha sempre uma escala maior que a tensão máxima esperada. No Brasil, o ideal é escolher a escala de 600V (ou a escala mais próxima acima de 250V que seu aparelho tiver). Nunca coloque na escala de 200V se houver a menor chance da tomada ser 220V, pois isso pode danificar o seu multímetro.

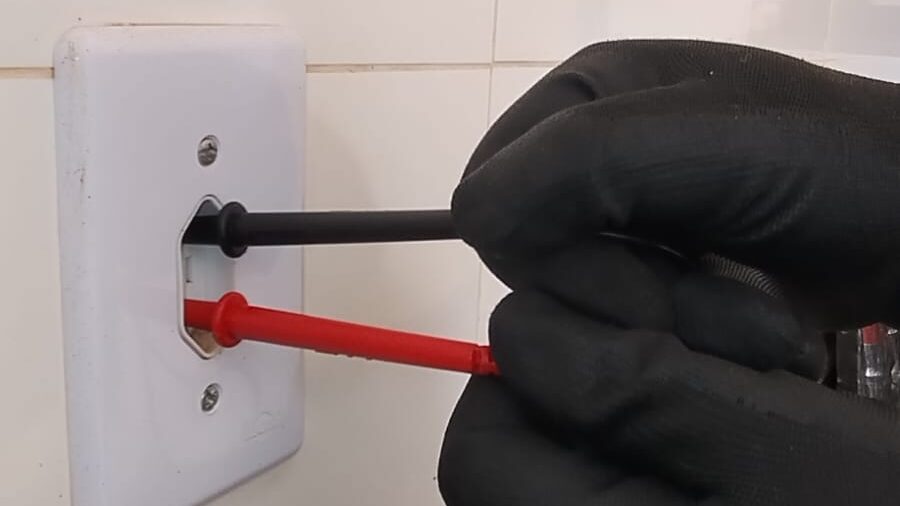

2. Inserindo as Pontas de Prova na Tomada
O padrão brasileiro de tomadas (NBR 14136) possui três furos. O furo central é o Terra. Os dois furos laterais são Fase e Neutro (nas redes monofásicas de 127V) ou duas Fases (nas redes bifásicas de 220V).
- Insira a ponta de prova preta em um dos orifícios laterais com firmeza.
- Insira a ponta de prova vermelha no outro orifício lateral.
Observação: Em corrente alternada residencial, não existe polaridade fixa como em pilhas (DC). Portanto, não faz diferença qual cor vai em qual buraco lateral para medir a tensão total.

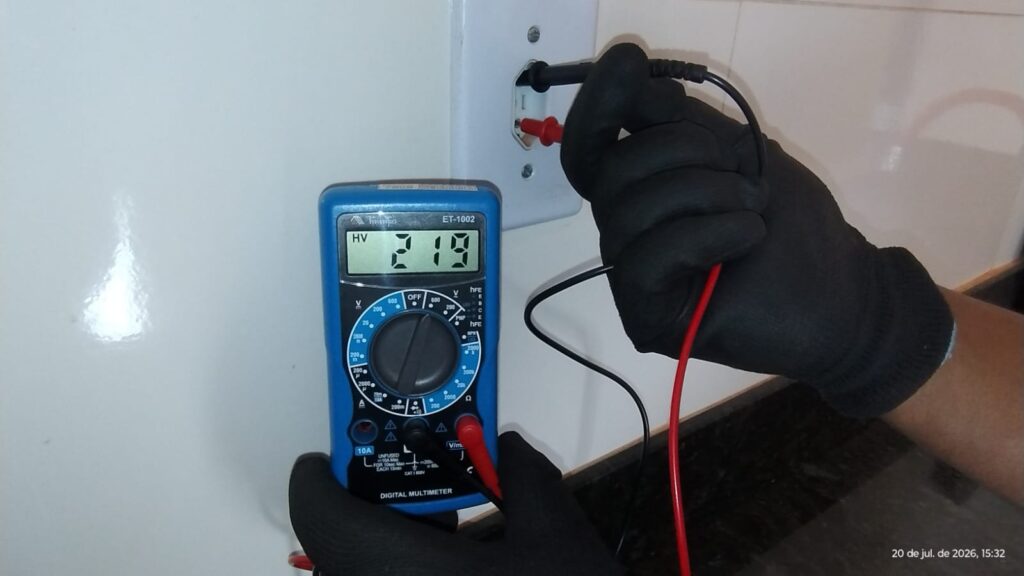

3. Lendo o Resultado no Visor
Com as pontas inseridas de forma segura, observe os números que aparecem no visor digital.
- Tensão entre 115V e 135V: Parabéns! A sua tomada é 127V (comumente chamada de 110V).
- Tensão entre 210V e 230V: A sua tomada é 220V.
- Leitura de 0V ou Valores Muito Baixos (2V a 5V): A tomada está sem energia. O disjuntor pode estar desarmado, há um fio rompido, ou o multímetro está configurado na escala errada.
Erros Comuns e Dicas de Segurança Adicionais.
Para garantir que seu teste seja perfeito e seguro, evite estas falhas:
- Usar a Escala de Corrente Contínua (DCV): Tomadas residenciais usam Corrente Alternada. Medir a tomada na escala de pilhas e baterias dará uma leitura incorreta e pode danificar o aparelho.
- Curto-Circuito por Encosto: Nunca deixe a ponta metálica vermelha encostar na ponta metálica preta enquanto estiverem dentro da tomada. Isso causará um curto-circuito imediato com faíscas.
- Testar o Terra: Para ter certeza se a tomada tem um terra funcional, meça a tensão entre um dos furos laterais e o central. O par Fase-Terra deve medir próximo a 127V ou 220V; o par Neutro-Terra deve medir próximo a 0V.
Conclusão
Testar uma tomada com um multímetro digital é a forma mais profissional, segura e precisa de identificar a tensão elétrica. Com a ferramenta configurada na escala correta, você evita acidentes domésticos graves e protege o seu bolso contra a queima de eletrodomésticos caros.
Ficou com alguma dúvida sobre a configuração da escala ou quer compartilhar alguma experiência em sua bancada? Deixe seu comentário abaixo! E se você ainda não montou a sua bancada de testes, aproveite para conferir as ferramentas nos links recomendados que deixei acima.
Agora que você aprendeu medir a tensão da tomada com multímetro, poderá identificar rapidamente se uma tomada é 127V ou 220V e evitar danos aos seus equipamentos elétricos. Sempre siga as recomendações de segurança e utilize um multímetro em boas condições para obter medições confiáveis.
